KDSPA(科迪聲) KD-6900系列智能集中控制系統應用說明

智能集中控制系統的構成包括用戶操作平臺（人機界面）、控制系統主機（控制信息處理中心）和傳遞控制信息的接口設備等。

1. 用戶操作平臺（觸摸屏）

用戶操作平臺提供用戶用于完成系統功能控制的操作界面，按信息傳遞方式可分為有線和無線，按物理構造又分為LCD觸摸屏和按鍵式控制面板，而按鍵式控制面板一般采用有線連接方式。所以用戶操作平臺基本上有三種類型：按鍵式控制面板、有線LCD觸摸屏和無線LCD觸摸屏，其中按鍵式因?yàn)檫B接方式傳統、造價低廉，廣泛應用于教育系統的多媒體電教室；而無線LCD觸摸屏因?yàn)榭刂旗`活、基本不受空間限制、技術成熟，在高檔會議室中應用最為廣泛。

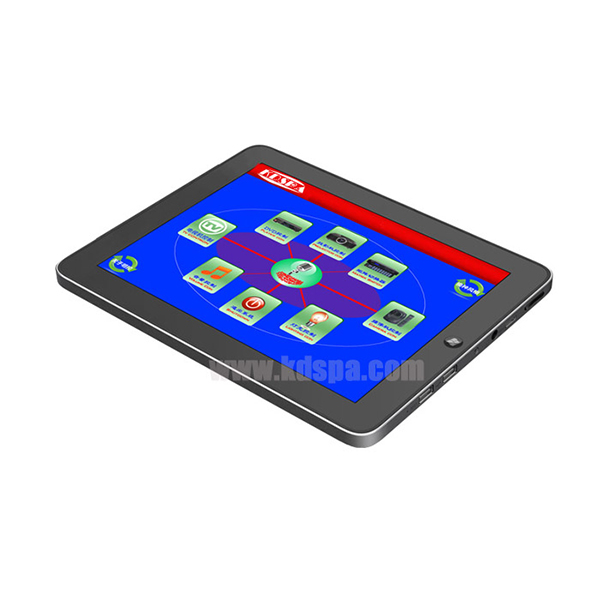

KDSPA(科迪聲)無線彩色觸摸屏采用全向無線射頻技術，直線控制距離達到80米。操作界面可根據用戶需求進行編程，是簡捷、方便、直觀、頗人性化的用戶操作平臺。

2. 控制系統主機

控制系統主機預存用戶程序，響應用戶的操作信息，實現對具體設備終端的控制?？刂葡到y(tǒng)主機一般分為可編程主機和不可編程主機。不可編程主機提供一些固定的控制接口和信息接口，實現簡單的會議設備進行控制、管理，基本上沒有擴展性，先進性也受一定的限制，主要應用于教育系統的多媒體電教室；而可編程主機只提供一些控制接口，系統設計可以充分利用這些接口，靈活調配系統資源，針對會議室的具體電氣設備進行控制，廣泛應用于高端會議室。

KDSPA(科迪聲)無線彩色觸摸屏采用全向無線射頻技術，直線控制距離達到80米。操作界面可根據用戶需求進行編程，是簡捷、方便、直觀、頗人性化的用戶操作平臺。

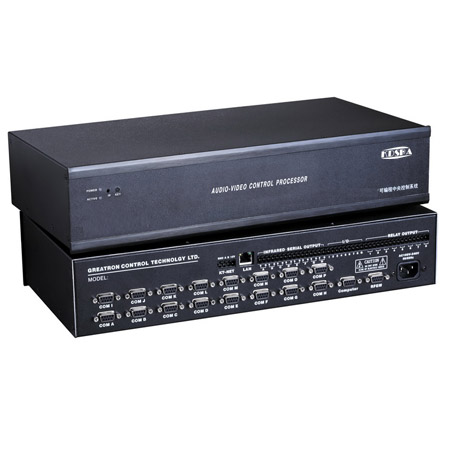

KDSPA(科迪聲)KD-6900控制系統主機具有強大可編程能力和通訊控制能力，它配置了主頻達533MHZ的32位內嵌式處理器，內置了8M內存和16M存儲FLASH，能高速運算復雜的邏輯指令，提供了現場可編程配置模式，客戶可以根據自己的需求定制系統。KD-6900控制系統主機接口豐富，具有獨立可編程串行接口/獨立可編程IR紅外發射口/數字I/0輸入輸出控制口/弱電繼電器控制接口各8路、3個KD-NET網絡控制接口，能夠滿足大部分高、中、低檔會議室的控制需求。

3. 接口設備

由于系統受控設備終端比較多，控制系統接口滿足不了環境需求，一般需要配置相應的接口設備用于在信息過道中對信息進行處理、控制，如無線接收器、繼電器控制模塊、音量控制模塊、白熾燈調光器等。

KDSPA(科迪聲)KD-RF無線接收器用于接收KDSPA(科迪聲)無線觸摸屏射頻信號，調制成KD-NET網絡總線信號與KDSPA(科迪聲)控制系統主機實現通訊。

KDSPA(科迪聲)KD-6901繼電器控制模塊（電源控制器）是8路強電繼電器組，單路負載功率高達4000W，既可單路獨立控制，也可多路同時控制。用于實現對會議室各種電器設備的電源開關管理例如投影機電源的延時開關、音響設備電源延時開關等等，還可以控制燈光開關、電動幕、電動吊架、電動窗簾等電動設備的升降（開關）。

KDSPA(科迪聲)KD-6905智能燈光控制模塊可以實現對會議室照明燈光的控制，包括：1）四路白熾燈亮度調節控制，既可單路調節也可多路同時調節，并可預設亮度值，單路負載功率高達4000W；2）四路日光燈進行開關控制，既可單路獨立開關，也可多路同時開關，單路負載功率高達4000W。

KDSPA(科迪聲)KD-VOL2N音量控制模塊能夠?qū)崿F(xiàn)對擴聲系統會場音量的調節，解決了采用模擬音頻傳輸方式的會議擴聲系統不提供接口實現控制系統管理的難題，高性能的數字音頻處理能力保證了音頻傳輸?shù)馁|(zhì)量，有效避免失真。

1.2. 控制分析

系統將采用一個KDSPA(科迪聲)無線彩色觸摸屏控制廳內的所有電氣設備，包括控制投影機開關、屏幕升降、影音設備、信號切換等。簡單明了的中文界面，只需用手輕觸觸摸屏上相應的界面，系統就會自動幫你實現你所想做的功能。采用智能集中控制系統大大簡化了操作過程。所有音、視頻信號通過質量可靠、技術先進的KDSPA(科迪聲)的矩陣切換器進行選擇。

1. 常見受控設備與控制方式分析：

2. 通過智能集中控制系統達到功能：

通過一個觸摸屏界面操作來全面控制和管理會議室系統幾乎所有電氣設備：

1. 可控制會議室內照明燈光的開關及預設場境；

2. 可實現系統電源的管理如設備電源的開關及其次序和電動設備的升降等；

3. 可控制影音設備如DVD、錄像機、MD的紅外遙控，替代遙控器；

4. 可控制投影機的開關，并通過控制矩陣切換器實現投影信號的切換、選擇；

5. 通過控制矩陣切換器，可實現系統所有視／音頻信號的調度；

6. 可控制攝像頭的云臺轉動和鏡頭的伸縮、變焦等，并可預設鏡頭指向；

7. 可全面管理數字會議系統和同聲傳譯系統，即可設定發言模式／發言人數、指定發言、定時指定發言、批準／拒絕發言申請等（數字會議系統須具備并開放相應的通訊協議）；

8. 可實現數字會議系統發言攝像自動跟蹤。（數字會議系統須具備并開放相應的通訊協議）；

9. 調節會議擴聲系統的音量。

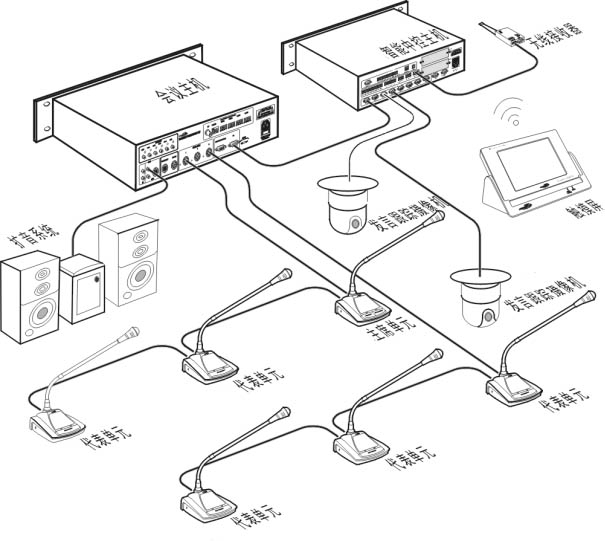

                  ,               多功能會議室系統效果圖
