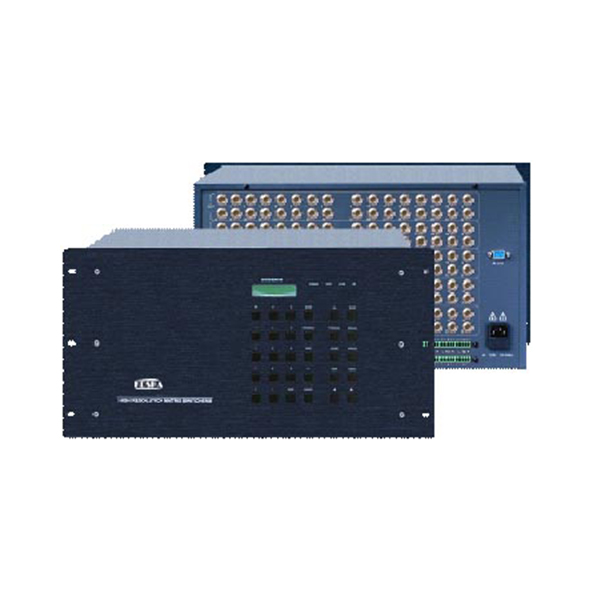

RGB計算機信號矩陣切換器系列

2019/1/26 14:21:29

1. 產品描述

KDSPA(科迪聲)RGB矩陣切換器系列是專門為計算機信號（即RGBHV信號）的顯示切換和分配而設計的高性能智能矩陣開關設備，用于將多路信號從輸入通道切換輸送到任一輸出通道上，輸出通道間彼此獨立。帶音頻RGB矩陣允許計算機信號和音頻信號同步或異步切換。

KDSPA(科迪聲)RGB矩陣切換器系列配置獨立的RGBHV分量輸入、輸出端子，每路分量信號單獨傳輸，單獨切換，實現邏輯矩陣功能。使信號傳輸衰減降至最低，使圖像信號能高保真輸出。

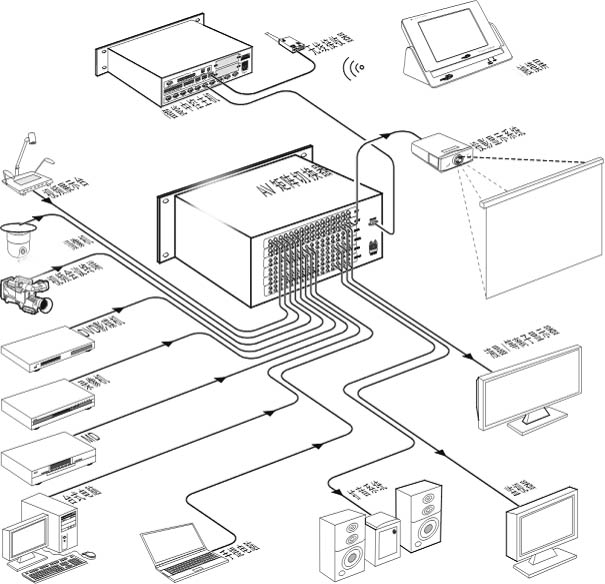

KDSPA(科迪聲)RGB矩陣切換器系列提供聯網接口，可以讓多臺RGB矩陣串聯使用，以擴充多路端口。同時具有手動面板控制功能，掉電現場保護功能，保證切換記憶。另外可添加紅外控制器，使用遙控控制。

KDSPA(科迪聲)RGB矩陣切換器系列采用性能極高的專業矩陣處理芯片，自帶緩沖，輸出更加穩定，圖象清晰無重影，內嵌智能控制及管理軟件，提供RS232控制接口，方便用戶進行控制軟件的二次開發，可配置KDSPA(科迪聲)、Crestron、AMX等中控系統使用。

KDSPA(科迪聲)RGB矩陣切換器系列采用PRO超寬頻采用增益補償技術、同步信號校正技術，切換更快，圖象無閃爍。使用新的控制摸式和材料制造，具有LCD顯示功能、快捷選擇功能及存儲功能，外型更加美觀，控制更加方便，穩定?？梢苑奖闩c個人電腦、遙控系統或各種遠端控制設備配合使用。

2. 技術參數：

視頻

● 特性：

帶寬: 450MHz(-3dB)滿載

亮度色度干擾: －50dB ＠ 5MHz，－45dB ＠ 10MHz

微分相位I/0S: <1.28< font="">度，3.58MHz

微分相位誤差: 0.1%, 3.58-4.43MHz

微分增益誤差: 0.1度, 3.58-4.43MHz

最大傳輸延時: 5nS(±1nS

切換速度: 200nS（最長時間）

信號類型: SRGBHV，RGBS，RGsB， RsGsBs，高清晰度電視(HDTV)，成分視頻，S-video，復合視頻

● 輸入：

信號類型: 計算機RGBHV信號

連接類型: RGBHV BNC接口輸入

最小輸入電平: 0.5Vp-p

最大輸入電平: 2.0Vp-p

I/O阻抗: 75Ω

回波損耗: －30dB ＠ 5MHz

最大DC補償: 1.5V

● 輸出：

信號類型: 計算機RGBHV信號

連接類型: RGBHV BNC接口輸出

最小輸入電平: 0.7Vp-p

最大輸入電平: 2.0Vp-p

I/O阻抗: 75Ω

回波損耗: －30dB ＠ 5MHz

最大DC補償: +5Mv

音頻

● 特性：

增益: 不平衡0dB

錄放輻射回應: 20Hz－20KHz，＋0.05dB

噪音處理: 0.03％ ＠ 1KHz

S/N: >90，輸出21 dBu平衡額定最大輸出功率

亮度色度干擾: < －80 ＠ 1KHz，滿載

立體聲通道隔離: > 75dB ＠ 20Hz－20KHz

● 輸入：

信號類型: 立體聲，平衡／非平衡

連接類型: 5 位3.8mm帶栓螺絲接口

阻抗: > 50Ω

最大電平: ＋19.5dBu

● 輸出：

信號類型: 立體聲，平衡／非平衡

連接類型: 5 位3.8mm帶栓螺絲接口

阻抗: >50Ω

增益誤差: ＋0.1dB

最大電平(Hi－Z): +21dBu

最大電平(600Ω): +15dBm

控制方式

RS-232控制協議／紅外遙控／手動面板控制

規格

電源： 100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源

溫度： 儲存、使用溫度: -20° ~ +70°C

濕度： 儲存、使用濕度: 10% ~ 90%
